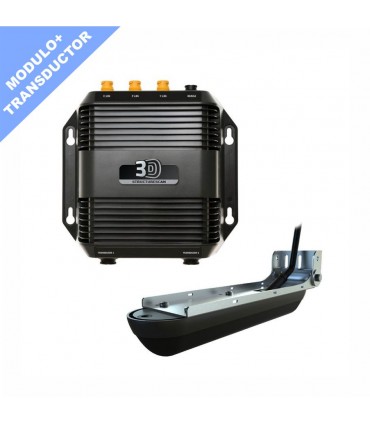

StructureScan 3D-Sondenmodul mit Aufnehmer 000-12395-001
Das 3D-Bildgebungsgerät StructureScan® scannt das Unterwassergelände und die Unterwasserstruktur mit der Anwesenheit von Fischen, um eine hochauflösende dreidimensionale 180-Grad-Ansicht unter Ihrem Schiff zu erstellen.
Simrad®/Lowrance® 3D
StructureScan 3D ist mit der Multibeam-Sondentechnologie ausgestattet, die dank der Umwandlung der Scans des Unterwassergeländes und der Struktur mit der Anwesenheit von Fischen in dreidimensionale Bilder mit 180 Grad hoher Auflösung aufschlussreiche Bilder mit einem ausgezeichneten Detaillierungsgrad erzeugt. Hochrealistische 3D-Scans werden auf den Geräten der Simrad NSS/NSO evo2- oder Lowrance HDS Gen3-Serie angezeigt, wenn sie in Verbindung mit dem SideScan 3D-Skimmer-Wandler® und dem structureScan® 3D-Modul verwendet werden.
Leicht verständliche Sondenbilder
Zeigen Sie 3D-Bilder aus allen Blickwinkeln an, dank der ScanTrack-Dreh-, Neigungs- und Schwenksteuerung sowie der Verwendung von Touchscreen-Befehlen™ und Standardanzeigepositionen.
Finden Sie die besten Angelgebiete schneller
StructureScan® 3D ermöglicht es Fischern, den Standort von Fischen und die Struktur mit der Anwesenheit von Fischen in Bezug auf ihr Boot leichter zu kennen. Fischer müssen sich nur langsam über ein mögliches Angelgebiet bewegen und dank des breiten 180-Grad-Scans können sie schnell die wichtigsten Bereiche und das Deck sehen: plötzliche Tiefenänderungen, Punkte, Kanäle, Steinhaufen, Unkraut, Böden mit Algen, stehendes Holz, Wracks und mehr.
- Unübertroffene SideScan-Bildklarheit
- High-Definition (HD) 3D-Scanning und weitreichende
- Referenz zum Leading Edge™ Scan
- Identifizieren von SelectScan-Zielen™
- Verbesserte vertikale Steuerung
- Wegpunkt-Overlay
- Automatisches 3D-Bild-Setup
- Ethernet-Konnektivität
Das 3D-Bildgebungsgerät StructureScan® scannt das Unterwassergelände und die Unterwasserstruktur mit der Anwesenheit von Fischen, um eine hochauflösende dreidimensionale 180-Grad-Ansicht unter Ihrem Schiff zu erstellen. Dank dieser einzigartigen Bilder erhalten Fischer ein besseres Verständnis für die Lage des Fisches und die Struktur in Bezug auf ihr Schiff. Die dreidimensionale Ansicht in Fotoqualität wird auf den Geräten der Serien Simrad NSS/NSO evo2 und Lowrance HDS Gen3 angezeigt, wenn sie in Verbindung mit dem SideScan 3D-Skimmer-Wandler® und dem structureScan® 3D-Modul verwendet werden.
Unübertroffene SideScan-Bildklarheit
Um die größtmögliche Klarheit in SideScan-Bildern zu gewährleisten, enthält das StructureScan 3D-Wandlerdesign jetzt eine größere Anzahl von Sensoren, um die Bildanzeige zu verbessern
High-Definition (HD) 3D-Scanning und weitreichende
Die Konturen unter der Wasseroberfläche können auf beiden Seiten des Bootes (bis zu 183 Meter an Backbord und Steuerbord) mit hochauflösenden Bildern mit einem unglaublichen Detaillierungsgrad gezeigt werden. StructureScan 3D bietet mehrere Ansichten, darunter zweidimensionales DownScan Imaging™ und StructureScan®® HD, sowie die neuen, realistischen dreidimensionalen Bilder. Durch die Verwendung der standardmäßigen virtuellen Blickwinkel oder des ScanTrack-Neigungs-, Dreh-™ und Drehsteuerungsmodus können Sie die Ansicht und Perspektive unter Ihrem Boot anpassen. Kombinieren Sie HD- und 3D-Ansichten, um einen besseren Einblick in die Beziehung zwischen Fisch und Deckung zu erhalten und effektiver nach Fischgründen zu suchen.
Referenz zum Leading Edge™ Scan
Die Leading Edge-Scanreferenz™ bietet eine klare grafische Darstellung der Sondenbalken, wenn sie sich mit den Konturen des Hintergrunds schneiden. Tiefe und Reichweite der zuletzt gescannten Bereiche werden als rote fächerförmige Markierungen direkt unter dem Schiff dargestellt. Leading Edge enthält auch eine Tiefenskala, die beim Heranzoomen auf das Bild eine höhere Detailtiefe anzeigt und eine bessere Wahrnehmung der Tiefe des Objektivs bietet.
Identifizieren von SelectScan-Zielen™
Genießen Sie ein Side-Scan-Bild mit 50% mehr Qualität dank einer Detektionssonde mit doppelt so vielen Empfängern und einem einzigartigen Wandlerdesign, das die Scandaten vor Interferenzen schützt, um die höchstmögliche Bildklarheit zu gewährleisten.
Verbesserte vertikale Steuerung
Die vertikale Verbesserungsfunktion ist eine Skala, die es dem Benutzer ermöglicht, vertikale Tropfen und größere Konturänderungen auf dem Bildschirm hervorzuheben, um ihre Identifizierung in Bezug auf das umgebende Unterwassergelände zu erleichtern. Die Verbesserung der Vertikalen erhöht die Sichtbarkeit selbst der unbedeutendsten Tiefenänderungen.
Wegpunkt-Overlay
Die Überprüfung von Fanggründen, Strukturen und anderen Unterwassermerkmalen ist dank der Wegpunkt-Overlay-Funktion sehr einfach. Verwenden Sie die Wegpunkttastatur, um einen Wegpunkt der Position des Schiffes zu speichern, oder wechseln Sie in den Cursormodus, um einen Wegpunkt über bestimmten Zielen, Decks oder Fischschwärmen zu speichern.
Automatisches 3D-Bild-Setup
Optimierte Einstellungen für 3D-Bilder werden basierend auf den Standardeinstellungen von NSS/NSO evo2 oder HDS Gen3 und dem StructureScan 3D-Modul angepasst. Sie können die Einstellungen für Oberflächenklarheit und Kontrast mithilfe des Schiebereglers auf dem Bildschirm konfigurieren. Die Option "Oberflächenklarheit" reduziert Interferenzen auf dem Bildschirm, indem die Empfindlichkeit des Empfängers in der Nähe der Oberfläche verringert wird. Der Kontrast beleuchtet / verdunkelt die Farbpalette für eine einfache Anzeige des Fisches und der Struktur.
Ethernet-Konnektivität
Ethernet-Ports ermöglichen die Vernetzung von bis zu drei Geräten.
Verbessertes SideScan Skimmer-Wandler-Design®
Sonar-Performance
StrukturScan
| Ausgangsleistung | 500 W RMS |
| Max. Seitenbereich | 600ft pro Seite |
| Max. Down-Bereich | 300 Fuß |
| Frequenz | 455 kHz |
Sechs Kabelanschlüsse
| Ethernet | 3 Anschlüsse |
| Macht | 4-poliger Stromanschluss |
| Produktbreite | 180 mm / 7,1 Zoll |
| Produkthöhe | 57 mm / 2,2 Zoll |
| Produktgewicht | 0,9 kg / 2 lbs |
| Betriebstemperatur | -28 °C bis 75 °C (-20 °F bis 167 °F) |
| Wasserdichtigkeit | IPX-7 |
| Stromversorgung (Versorgungsspannung) | 12 oder 24 V DC (max. Bereich 9 V bis 32 V DC) |
