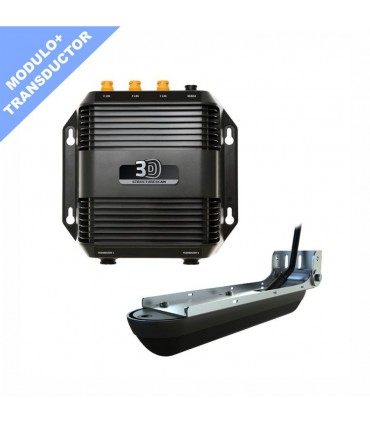

Modulo sonda StructureScan 3D con transductor 000-12395-001

• Claridad de imagen SideScan insuperable
• Escaneado 3D en alta definición (HD) y de gran amplitud
• Referencia de escaneado Leading Edge™
• Identificación de objetivos SelectScan™
• Control mejorado de verticales
• Superposición de waypoint
• Configuración de imágenes 3D automática
• Conectividad Ethernet

El dispositivo de imágenes StructureScan® 3D escanea el terreno submarino y la estructura con presencia de peces para crear una vista tridimensional de 180 grados de alta resolución bajo su embarcación. Gracias a estas exclusivas imágenes, los pescadores obtienen un mejor conocimiento de la ubicación de los peces y la estructura en relación con su embarcación. Las vista tridimensional con calidad fotográfica se muestra en la serie de equipos Simrad NSS/NSO evo2 y Lowrance HDS Gen3 cuando se usa junto con el transductor SideScan 3D Skimmer® y el módulo StructureScan® 3D.

Claridad de imagen SideScan insuperable
Para garantizar la mayor claridad posible en las imágenes SideScan, el diseño del transductor StructureScan 3D incorpora ahora un mayor número de sensores para mejorar la visualización de las imágenes

Escaneado 3D en alta definición (HD) y de gran amplitud
Los contornos bajo la superficie del agua pueden mostrarse a ambos lados de la embarcación (hasta 183 metros a babor y estribor) con unas imágenes en alta definición con un increíble nivel de detalle. StructureScan® 3D ofrece varias vistas, incluidas DownScan Imaging™ y StructureScan® HD bidimensionales, así como las nuevas y realistas imágenes tridimensionales. Mediante el uso de los ángulos de punto de vista virtuales predeterminados o el modo de control de inclinación, giro y rotación ScanTrack™, puede ajustar la vista y la perspectiva bajo su embarcación. Combine vistas en HD y 3D para obtener mejor información sobre la relación entre los peces y la cubierta, y para buscar zonas de pesca de forma más efectiva.

Referencia de escaneado Leading Edge™
La referencia de escaneado Leading Edge™ ofrece una clara ilustración gráfica de los haces de la sonda cuando se cruzan con los contornos del fondo. La profundidad y el alcance de las últimas zonas escaneadas se muestran como marcas rojas en forma de abanico directamente bajo la embarcación. Leading Edge incluye también una escala de profundidad que muestra un mayor nivel de detalle de profundidad al acercar la imagen, lo que ofrece una mejor percepción de la profundidad del objetivo.

Identificación de objetivos SelectScan™
Disfrute de una imagen de escaneado lateral con un 50 % más de calidad gracias a una sonda de detección con el doble de elementos receptores y un diseño de transductor único que protege los datos de escaneado de las interferencias para garantizar la mayor claridad de imagen posible.

Control mejorado de verticales
La función de mejora de verticales es una escala que permite al usuario resaltar en pantalla las caídas verticales y los cambios de contorno importantes para facilitar su identificación con relación al terreno submarino circundante. La mejora de verticales aumenta la visibilidad incluso de los cambios de profundidad más insignificantes.

Superposición de waypoint
La revisión de zonas de pesca, las estructuras y otras características submarinas es muy sencilla gracias a la función de superposición de waypoint. Use el teclado de waypoint para guardar un waypoint de la ubicación de la embarcación o cambie al modo de cursor para guardar un waypoint sobre objetivos, cubiertas o bancos de peces específicos.

Configuración de imágenes 3D automática
La configuración optimizada de las imágenes 3D se ajusta en base a la configuración predeterminada de NSS/NSO evo2 o HDS Gen3 y el módulo StructureScan 3D. Es posible configurar los ajustes de la claridad de superficie y el contraste mediante el control deslizante en pantalla. La opción de claridad de superficie reduce las interferencias en pantalla al disminuir la sensibilidad del receptor cerca de la superficie. El contraste ilumina/oscurece la paleta de colores para facilitar la visión de los peces y la estructura.

Conectividad Ethernet
Los puertos Ethernet permiten conectar hasta tres dispositivos en red.

Diseño mejorado del transductor SideScan Skimmer®

Sonar Performance

StructureScan

Six Cable Connections
