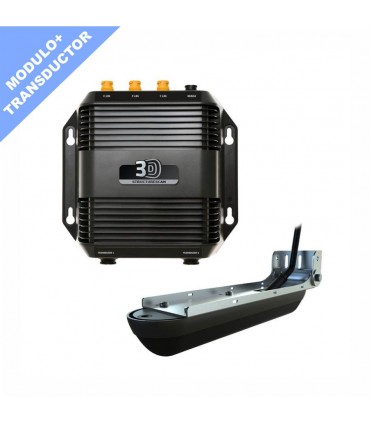

Module sondeur StructureScan 3D avec transducteur 000-12395-001

Le dispositif d'imagerie StructureScan® 3D scanne le terrain sous-marin et la structure poissonneuse pour créer une vue tridimensionnelle haute résolution à 180 degrés sous votre bateau.

Lire la suiteShow less
1 016,93 € TTC 1 155,60 €
Référence:
942002414287
Marque:
Aimer0
Ajouter au comparateur0
Ajouter à la liste de souhaits
You may also like
Pas d'objet
Description

Simrad®/ Lowrance® 3D
StructureScan 3D est équipé d'une technologie de sonar multifaisceaux qui produit des images très détaillées et révélatrices en convertissant les scans du terrain sous-marin et de la structure poissonneuse en images 3D haute résolution à 180 degrés. Des scans 3D très réalistes sont affichés sur les séries de scanners Simrad NSS/NSO evo2 ou Lowrance HDS Gen3 lorsqu'ils sont utilisés conjointement avec le transducteur SideScan 3D Skimmer® et le module StructureScan® 3D.

Images sonar facilement compréhensibles
Visualisez des images 3D sous tous les angles grâce aux commandes de panoramique, d'inclinaison et de pivotement ScanTrack™ et à l'utilisation des commandes de l'écran tactile et des positions de visualisation prédéfinies.

Trouvez plus rapidement les meilleurs spots de pêche
StructureScan® 3D permet aux pêcheurs de déterminer plus facilement l'emplacement des poissons et des structures à poissons par rapport à leur bateau. Les pêcheurs à la ligne n'ont qu'à se déplacer lentement sur un terrain de pêche potentiel, et avec un balayage large à 180 degrés, ils peuvent rapidement voir les zones clés et couvrir : changements soudains de profondeur, taches, canaux, tas de roches, broussailles, algues, bois sur pied, épaves et Suite.

  • Clarté d'image SideScan inégalée
  • Numérisation 3D haute définition (HD) à grande surface
  • Référence de numérisation Leading Edge™
  • Identification de la cible SelectScan™
  • Contrôle vertical amélioré
  • superposition de waypoints
  • Configuration automatique des images 3D
  • Connectivité Ethernet

Le dispositif d'imagerie StructureScan® 3D scanne le terrain sous-marin et la structure poissonneuse pour créer une vue tridimensionnelle haute résolution à 180 degrés sous votre bateau. Grâce à ces images uniques, les pêcheurs acquièrent une meilleure compréhension de l'emplacement des poissons et de la structure par rapport à leur navire. Des vues 3D de qualité photo sont affichées sur les séries d'équipements Simrad NSS/NSO evo2 et Lowrance HDS Gen3 lorsqu'elles sont utilisées conjointement avec le transducteur SideScan 3D Skimmer® et le module StructureScan® 3D.

Clarté d'image SideScan inégalée
Pour garantir les images SideScan les plus claires possibles, la conception du transducteur StructureScan 3D intègre désormais un nombre accru de capteurs pour améliorer l'affichage de l'image

Numérisation 3D haute définition (HD) à grande surface
Les contours sous la surface de l'eau peuvent être affichés des deux côtés du bateau (jusqu'à 183 mètres à bâbord et à tribord) dans des images HD incroyablement détaillées. StructureScan® 3D offre plusieurs vues, dont 2D DownScan Imaging™ et StructureScan® HD, ainsi que de nouvelles images 3D réalistes. À l'aide des angles de point de vue virtuels prédéfinis ou du mode de contrôle d'inclinaison, de roulis et de roulis ScanTrack™, vous pouvez régler la vue et la perspective sous votre bateau. Combinez les vues HD et 3D pour mieux comprendre la relation entre le poisson et la couverture, et pour trouver plus efficacement les lieux de pêche.

Référence de numérisation Leading Edge™
La référence de balayage Leading Edge ™ fournit une illustration graphique claire des faisceaux du sonar lorsqu'ils se croisent avec les contours du fond. La profondeur et la portée des dernières zones numérisées sont affichées sous forme de marques rouges en forme d'éventail directement sous le bateau. Leading Edge comprend également une échelle de profondeur qui affiche un niveau de détail plus élevé lorsque vous zoomez, vous donnant une meilleure perception de la profondeur cible.

Identification de la cible SelectScan™
Profitez d'une image de balayage latéral de qualité supérieure de 50 % grâce à une sonde de détection avec deux fois plus d'éléments récepteurs et une conception de transducteur unique qui protège les données de balayage des interférences pour assurer la meilleure clarté d'image possible.

Contrôle vertical amélioré
La fonction d'amélioration verticale est une échelle qui permet à l'utilisateur de mettre en évidence les creux verticaux importants et les changements de contour sur l'écran pour une identification facile par rapport au terrain sous-marin environnant. L'amélioration verticale augmente la visibilité même des plus petits changements de profondeur.

superposition de waypoints
L'examen des zones de pêche, des structures et d'autres éléments sous-marins est facilité grâce à la fonction de superposition de points de cheminement. Utilisez le clavier de point de cheminement pour enregistrer un point de cheminement de l'emplacement du navire ou passez en mode curseur pour enregistrer un point de cheminement sur des cibles, des couvertures ou des bancs de poissons spécifiques.

Configuration automatique des images 3D
Les paramètres d'imagerie 3D optimisés sont ajustés en fonction des paramètres par défaut de NSS/NSO evo2 ou HDS Gen3 et du module StructureScan 3D. Les paramètres de luminosité et de contraste de la surface peuvent être ajustés à l'aide du curseur à l'écran. L'option Surface Clarity réduit l'encombrement à l'écran en diminuant la sensibilité du récepteur près de la surface. Le contraste éclaircit/assombrit la palette de couleurs pour faciliter la visualisation des poissons et de la structure.

Connectivité Ethernet
Les ports Ethernet permettent de connecter jusqu'à trois périphériques réseau.

Conception améliorée du transducteur SideScan Skimmer®

Performances sonores

balayage de la structure

Puissance de sortie 500w RMS
Plage latérale maximale 600 pieds de chaque côté
Plage de descente maximale 300 pieds
La fréquence 455kHz

Six connexions de câble

Ethernet 3 ports
Pouvoir Connecteur d'alimentation à 4 broches
Largeur du produit 180 mm / 7,1 pouces
Hauteur du produit 57 mm / 2,2 pouces
Poids du produit 0,9 kg / 2 lb
Température de fonctionnement -28° à 75°C (-20° à 167°F)
résistance à l'eau IPX-7
Alimentation (tension d'alimentation) 12 ou 24 V DC (plage max 9 V à 32 V DC)
