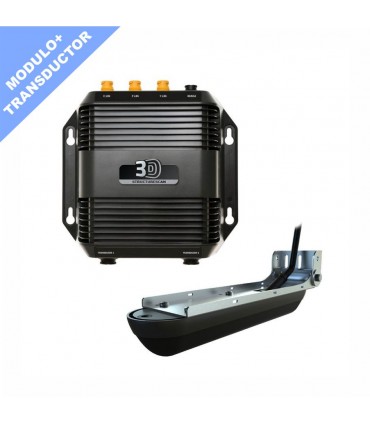

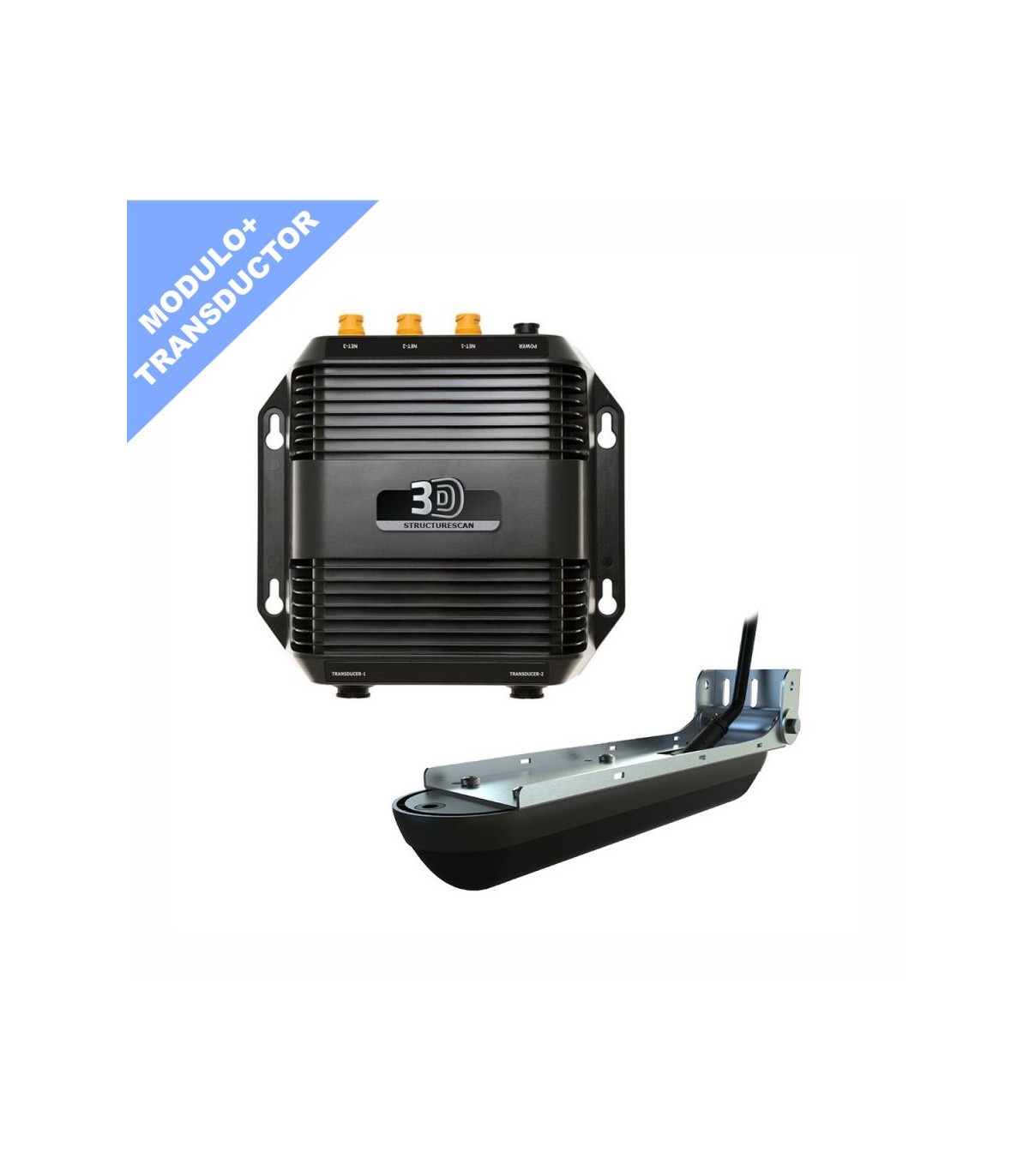

Módulo de sonar 3D StructureScan com transdutor 000-12395-001
O dispositivo de imagem 3D StructureScan® escaneia o terreno subaquático e a estrutura com peixes para criar uma visão tridimensional de alta resolução de 180 graus abaixo do seu barco.
Simrad®/ Lowrance® 3D
O StructureScan 3D está equipado com tecnologia de sonar multifeixe que produz imagens altamente detalhadas e reveladoras, convertendo varreduras de terreno subaquático e estrutura com peixes em imagens 3D de alta resolução de 180 graus. Varreduras 3D altamente realistas são exibidas na série de scanners Simrad NSS/NSO evo2 ou Lowrance HDS Gen3 quando usado em conjunto com o transdutor SideScan 3D Skimmer® e o módulo StructureScan® 3D.
Imagens de sonar facilmente compreensíveis
Visualize imagens 3D de todos os ângulos graças ao controle de panorâmica, inclinação e rotação ScanTrack™ e uso de comandos da tela sensível ao toque e posições de visualização predefinidas.
Encontre os melhores pontos de pesca mais rapidamente
O StructureScan® 3D permite que os pescadores determinem mais facilmente a localização dos peixes e a estrutura de suporte dos peixes em relação ao seu barco. Os pescadores só precisam se deslocar lentamente sobre um possível local de pesca e, com uma varredura de 180 graus de largura, eles podem ver rapidamente as principais áreas e cobertura: mudanças repentinas de profundidade, manchas, canais, pilhas de rochas, arbustos, algas marinhas, madeira em pé, destroços e mais.
- Clareza de imagem SideScan insuperável
- Digitalização 3D de área ampla e alta definição (HD)
- Referência de digitalização Leading Edge™
- Identificação de alvo SelectScan™
- Controle vertical aprimorado
- sobreposição de ponto de passagem
- Configuração automática de imagem 3D
- Conectividade Ethernet
O dispositivo de imagem 3D StructureScan® escaneia o terreno subaquático e a estrutura com peixes para criar uma visão tridimensional de alta resolução de 180 graus abaixo do seu barco. Graças a essas imagens exclusivas, os pescadores obtêm uma melhor compreensão da localização dos peixes e da estrutura em relação à sua embarcação. As visualizações 3D com qualidade fotográfica são exibidas nas séries de equipamentos Simrad NSS/NSO evo2 e Lowrance HDS Gen3 quando usadas em conjunto com o transdutor SideScan 3D Skimmer® e o módulo StructureScan® 3D.
Clareza de imagem SideScan insuperável
Para garantir as imagens SideScan mais claras possíveis, o design do transdutor 3D StructureScan agora incorpora um número maior de sensores para melhorar a exibição da imagem
Digitalização 3D de área ampla e alta definição (HD)
Os contornos abaixo da superfície da água podem ser exibidos em ambos os lados do barco (até 183 metros para bombordo e estibordo) em imagens HD incrivelmente detalhadas. O StructureScan® 3D oferece múltiplas visualizações, incluindo 2D DownScan Imaging™ e StructureScan® HD, bem como novas imagens 3D realistas. Usando os ângulos de ponto de vista virtual predefinidos ou o modo de controle de inclinação, rotação e rotação do ScanTrack™, você pode ajustar a vista e a perspectiva abaixo do seu barco. Combine visualizações HD e 3D para obter melhores informações sobre a relação entre peixes e cobertura e encontrar áreas de pesca de forma mais eficaz.
Referência de digitalização Leading Edge™
A referência de varredura Leading Edge™ fornece uma ilustração gráfica clara dos feixes do sonar conforme eles se cruzam com os contornos do fundo. A profundidade e o alcance das últimas áreas digitalizadas são mostrados como marcações vermelhas em forma de leque diretamente sob o barco. O Leading Edge também inclui uma escala de profundidade que exibe um nível maior de detalhes de profundidade à medida que você aumenta o zoom, proporcionando melhor percepção da profundidade do alvo.
Identificação de alvo SelectScan™
Desfrute de uma imagem de varredura lateral de qualidade 50% maior graças a uma sonda de detecção com o dobro do número de elementos de recepção e um design de transdutor exclusivo que protege os dados de varredura contra interferência para garantir a melhor clareza de imagem possível.
Controle vertical aprimorado
O recurso de aprimoramento vertical é uma escala que permite ao usuário destacar quedas verticais significativas e alterações de contorno na tela para facilitar a identificação em relação ao terreno subaquático circundante. O aprimoramento vertical aumenta a visibilidade até mesmo das menores alterações de profundidade.
sobreposição de ponto de passagem
A revisão de áreas de pesca, estruturas e outros recursos subaquáticos é facilitada com o recurso de sobreposição de pontos de referência. Use o teclado de waypoint para salvar um waypoint da localização da embarcação ou alterne para o modo de cursor para salvar um waypoint sobre alvos específicos, coberturas ou cardumes de peixes.
Configuração automática de imagem 3D
As configurações de imagem 3D otimizadas são ajustadas com base nas configurações padrão do NSS/NSO evo2 ou HDS Gen3 e do módulo StructureScan 3D. As configurações de luminosidade e contraste da superfície podem ser ajustadas usando o controle deslizante na tela. A opção Surface Clarity reduz a confusão na tela diminuindo a sensibilidade do receptor perto da superfície. O contraste clareia/escurece a paleta de cores para facilitar a visualização dos peixes e da estrutura.
Conectividade Ethernet
As portas Ethernet permitem que até três dispositivos de rede sejam conectados.
Design aprimorado do transdutor SideScan Skimmer®
Desempenho de som
varredura de estrutura
| Potência de saída | 500w RMS |
| Alcance lateral máximo | 600 pés cada lado |
| Faixa máxima de descida | 300 pés |
| Frequência | 455kHz |
Seis Conexões de Cabo
| Ethernet | 3 portas |
| Poder | Conector de alimentação de 4 pinos |
| Largura do produto | 180 mm / 7,1 pol. |
| Altura do Produto | 57 mm / 2,2 pol. |
| Peso do Produto | 0,9 kg / 2 libras |
| Temperatura de operação | -28° a 75°C (-20° a 167°F) |
| resistência à água | IPX-7 |
| Fonte de alimentação (tensão de alimentação) | 12 ou 24 V DC (faixa máxima de 9 V a 32 V DC) |
