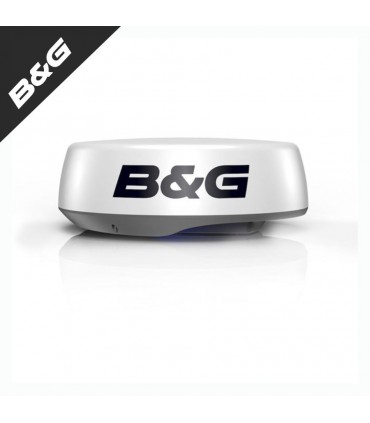

Radar Halo 24 B&G

Radar B&G HALO24 radomo cerrado de 24" con un alcance de hasta 48 millas náuticas con cobertura simultanea en corto y largo alcance y tecnologia Doppler de VelocityTrack™ con una visión casi en tiempo real.

B&G HALO24 ofrece una detección de alta calidad a corto, medio y largo alcance supervisando dos rangos de distancia a la vez en el modo dual range.

La tecnología de compresión de impulsos del radar HALO24 no compromete la detección en ninguno de los dos rangos seleccionados, mientras que el cono del haz proporciona una mayor separación entre blancos pequeños o distantes.

El radar HALO24 ofrece un barrido completo de 360 grados cada segundo, gracias a su primera rotación de 60 RPM endistancias de hasta 1,5 millas náuticas.

Estas actualizaciones ultrarrápidas le ofrecen una visión casi en tiempo real a corta distancia, ofreciendo la mejor visión para evitar colisiones.

La tecnología de VelocityTrack™ proporciona información visual instantánea sobre si los objetivos se acercan o se alejan, con un simple código de colores resalta los peligros potenciales, mejorando su conocimiento de la situación y reduciendo aún más su riesgo de colisión.

El B&G HALO24 comprueba automáticamente cada objetivo que esta dentro de nuestro alcance, con lo que  no hay necesidad de seleccionar manualmente los objetivos de forma individual además no hay límite en el número de objetivos en pantalla a la vez.

El radar HALO24 se enciende de forma instantánea cuando esta en su modo espera (bajo consumo) proporcionando cobertura de radar de alta velocidad en cuanto lo necesitemos aunque este completamente apagado, el arranque es cuestión de segundos, no de minutos como el radar de pulsos tradicional.

Especificaciones técnicas Radar B&G HALO24:

Temperatura de funcionamiento -25° a +55°C (-13° a +130°F)

Humedad relativa +35° C (95° F), 95% RH

Impermeable IPX6

Velocidad máxima del viento relativo 51 m/seg (100 nudos)

Conformidad CE, FCC (ID:RAY3G4G), IC: 4697A-3G4G, IEC60945 : 2002

Consumo de energía (con cable de 10m) En funcionamiento: 14,5 a 27W a 13,8 V

Modo de espera 3,9 W (típico) a 13,8 V DC ~ 170 mA

Entrada de CC (al final del cable del radar) 9 V a 31,2 V CC (sistemas de 12/24 V)

Protección contra polaridad inversa Sí

Tensión mínima de arranque 10,75 V DC

Fuente del transmisor (tiempo de precalentamiento) No magnetrón - Encendido instantáneo

Dimensiones exteriores Ø Diámetro 610 mm (24"), Altura 225 mm (8.9")

Peso del escáner (sin cable) 6,75 kg (14,9 lbs)

Alcance del radar de 100 m (328 pies) a 48 nm con 18 ajustes de alcance, (nm/sm/km)

Rotación (dependiente del modo) 20 - 60 rpm (dependiente del modo y del MFD)

Frecuencia del transmisor en banda X - 9.4 a 9.5 Ghz

Fuente del transmisor (tiempo de calentamiento) No Magnetron - todo en estado sólido. Instantánea On™

Plano de polarización Horizontal Polarización

Potencia máxima de salida del transmisor 25W

Alcance mínimo de 6 m (19,7 pies)

Frecuencia de repetición de barrido 700-2400 Hz (dependiente del modo)

Longitud de pulso 0.04 - 64 usec

Ancho de banda de barrido 48 MHz máx.

Ancho del haz horizontal (antena Tx y Rx) 3,9° nominal (-3 dB de ancho)

Control de separación del objetivo OFF: 3,9°+/-10% (-3 dB de ancho nominal), LOW: ~3,4°+/-10% (-3 dB de ancho nominal), MED: ~2,5°+/-10% (-3 dB de ancho nominal), HIGH: ~2,0°+/-10% (-3 dB de ancho nominal)

Ancho del haz vertical (antena Tx y Rx) 22° (ancho nominal -3B)

Nivel de lóbulos laterales (antena Tx y Rx) Inferior a -18 dB (dentro de ±10°);Inferior a -24 dB (fuera de ±10°)

Factor de ruido Inferior a 5 dB nominal

Protocolo Ethernet 100 Base T

Longitud máxima de cable de conexión de 30 m (98,5 pies) - disponible como opción, utilice NEP-2 para tramos de cable más largos.

Características principales B&G HALO24:

Rango de 48 nm desde un radomo cerrado compacto.

Tecnología avanzada de compresión de pulsos.

Funcionamiento simultáneo del modo dual range que permite ver de cerca y de lejos con nitidez

Operación ultrarrápida a 60 RPM en rangos de hasta 1.5 nm

VelocityTrack™ Tecnología Doppler para evitar colisiones.

Fácil operación con los modos de puerto, mar adentro, clima y modo bird (aves).

Seguimiento de objetivos MARPA (hasta 10 objetivos, 20 en doble rango)

Listo al instante desde el modo de espera.

En la caja Radar HALO 24 incluye:

Radar HALO 24

Cable RJ45 de 5 Pin 1.5m

Cable Antena de 10m
