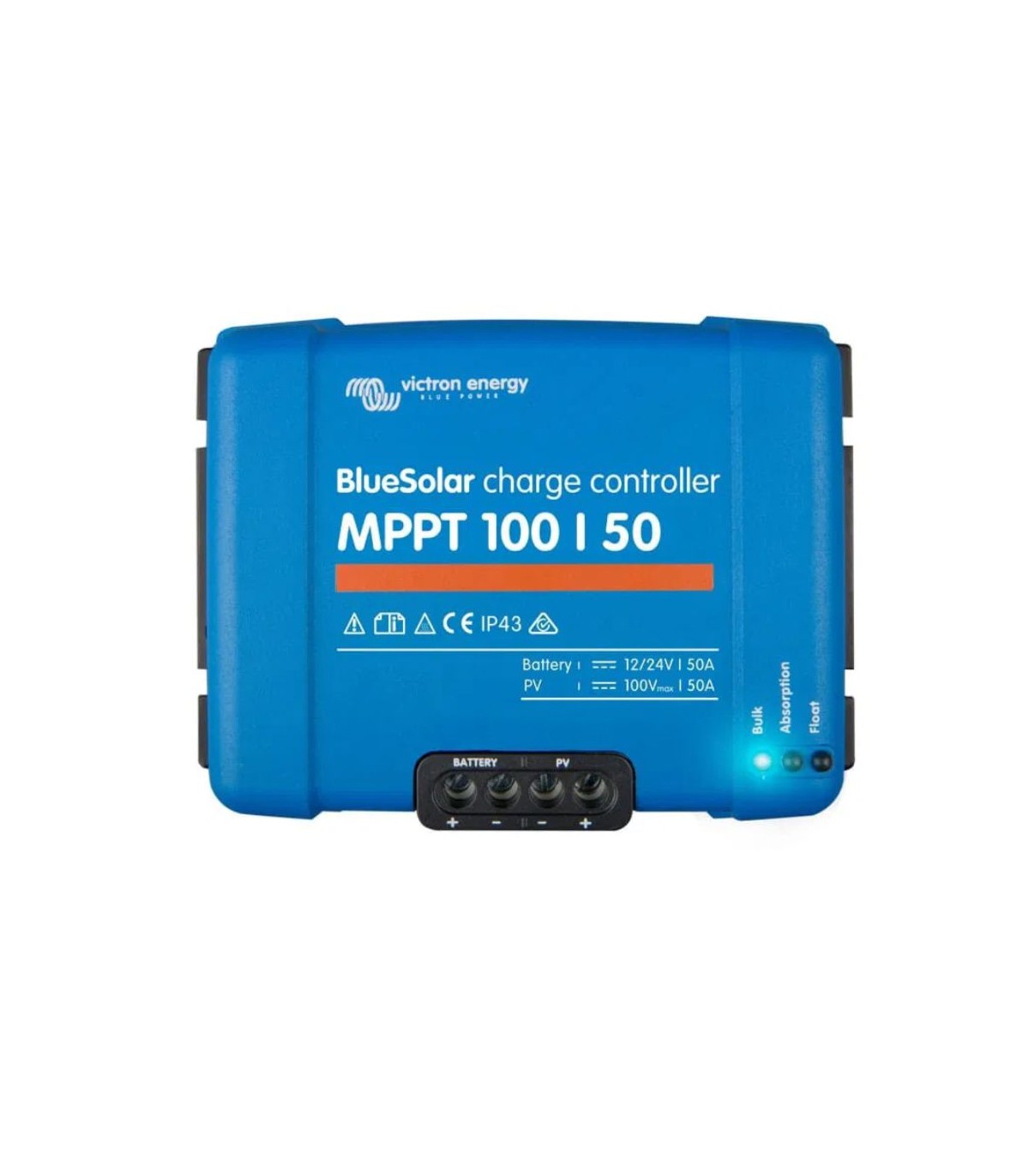

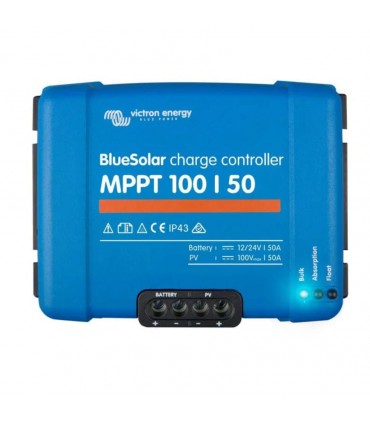

Régulateur de charge Victron Bleu Solar MPPT 100/50 (12 / 24-50A) - SCC020050200

Les régulateurs de charge PWM et MPPT sont largement utilisés pour charger des piles avec de l'énergie solaire. Le régulateur PWM est, en substance, un commutateur qui relie un écran solaire avec la batterie. Le résultat est que la tension du panneau approche de la batterie. Le régulateur MPPT est plus sophistiqué (et plus cher): il ajustera sa tension d'entrée pour récolter la puissance maximale de l'ensemble solaire, puis transformer cette alimentation pour alimenter la tension variable requise par la batterie et la charge. Ainsi, fondamentalement désactiver les tensions du champ et la batterie, de sorte qu'il peut y avoir, par exemple, une batterie de 12 volts sur un côté du contrôleur de chargement MPPT et des panneaux connectés en série pour produire 36 volts de l'autre.

En général, il est admis que le MPPT dépassera la PWM dans un climat météo froid, tandis que les deux pilotes montreront à peu près la même performance dans un climat de subtropical à tropical. En plus d'effectuer la fonction d'un contrôleur de base, un contrôleur MPPT comprend également un convertisseur de tension CC à DC, qui convertit la tension de l'ensemble dans la batterie requise par des batteries, avec une très petite perte de puissance.

Un contrôleur MPPT tente de collecter l'énergie de l'ensemble proche de son point d'alimentation maximale, tout en fournissant les exigences de tension de la batterie variable et la charge. Par conséquent, fondamentalement découpler les tensions du champ et la batterie, il peut donc y avoir une batterie de 12 volts sur un côté du contrôleur de charge MPPT et deux panneaux 12 V connectés en série pour produire 36 volts de l'autre. S'il est connecté à un champ photovoltaïque avec une tension nominale considérablement plus élevée que la batterie, un contrôleur MPPT fournira un courant de charge même à des températures très élevées des cellules ou dans des conditions de faible irradiation, lorsqu'un contrôleur PWM ne pourrait pas aider beaucoup.

Au fur et à mesure que la taille de réglage augmente, la section transversale du câblage et de sa longueur augmentent. L'option permettant de filtrer plus de panneaux en série et, par conséquent, de réduire le courant est un rapport de poids pour installer un contrôleur MPPT dès que la puissance de l'assemblage dépasse quelques centaines de watts (batterie 12 V) ou plusieurs 100 watts (pile 24 V ou 48 V).
